ЗОК ЗАСЛОН уровень 1 — ГРПШ, узел редуцирования, замерный узел

----ЗОК ЗАСЛОН уровень 1 — ГРПШ, узел редуцирования, замерный узел

Артикул: ЗС-ЗОК-ГРП-У1

МСБ

Защитная ограждающая конструкция максимальный уровня по СП 542.1325800.2024 для защиты объекта «ГРПШ, узел редуцирования, замерный узел» (10×6×4 м) от БПЛА. Перекрывает малый · лёгкий · средний · средний с осколочной БЧ. Цена под ключ — 15,3 млн ₽ за объект, в том числе проектирование 1 071 000 ₽ и СМР 14 229 000 ₽.

Подробнее

15 300 000 руб./шт

* Минимальный заказ от 10 000 руб.

Под заказ

Нашли дешевле?

Как заказать?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Гарантия на все

Монтаж оборудования

Работаем по всей России

Любая форма оплаты

Сертификаты качества

Быстрая доставка

Перейти в услугу

Описание

ЗОК ЗАСЛОН уровня 1 — типовая защитная ограждающая конструкция для защиты ГРПШ и узла редуцирования от беспилотных летательных аппаратов. Проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов», с учётом Рекомендаций МЧС России (2024), Рекомендаций Минобороны России и Минэнерго России (2026) и Альбома типовых решений пассивной защиты Минэнерго России.

Конструкция принимает удар аппарата и гасит его кинетическую энергию работой торможения на рабочем ходе, обеспечивая бесконтактный подрыв заряда на безопасном удалении от объекта. Работает всегда — без операторов, электропитания и каналов связи, против любых типов наведения, включая оптоволоконные FPV, которые не подавляются средствами РЭБ.

Расчётная угроза уровня 1: средние БПЛА 100–250 кг с осколочной боевой частью. Перекрываемые типы БПЛА по СП 542 табл. 6.2 — малый · лёгкий · средний · средний с осколочной БЧ. Расчётная энергия удара — свыше 200 кДж, заряд от 10 кг с готовыми поражающими элементами.

Особенности объекта. Малый по габаритам, но взрывоопасный объект: контактный подрыв на корпусе газорегуляторного пункта выводит из строя газоснабжение целого района. Барьер рассчитывается на бесконтактный подрыв, полотна негорючие, конструкция заземляется. Свеча сброса и предохранительные клапаны не перекрываются. Экономически оправданно защищать группу узлов одним проектом.

Цена

Цена указана за объект габаритами 10×6×4 м (60 м² в плане): такие объекты дешевле считать целиком — проект, изыскания, мобилизация бригады и минимальный заказ на монтаж не зависят от площади и на малом объекте раскладываются на небольшое число метров.

Параметр	Значение
Проектирование (ПИР) — обследование и обмеры, аудит уязвимости, проект по СП 542 с разделом КР, поверочные расчёты, ППР	1 071 000 ₽
СМР под ключ — оборудование ЗАСЛОН, монтаж, фундаменты, молниезащита, доставка и мобилизация, сдача	14 229 000 ₽
Итого под ключ	15 300 000 ₽ за объект
Справочно: в пересчёте на 1 м² площади в плане	255 000 ₽/м²

Доля проектирования — 7,0% стоимости. Цены с НДС 22%.

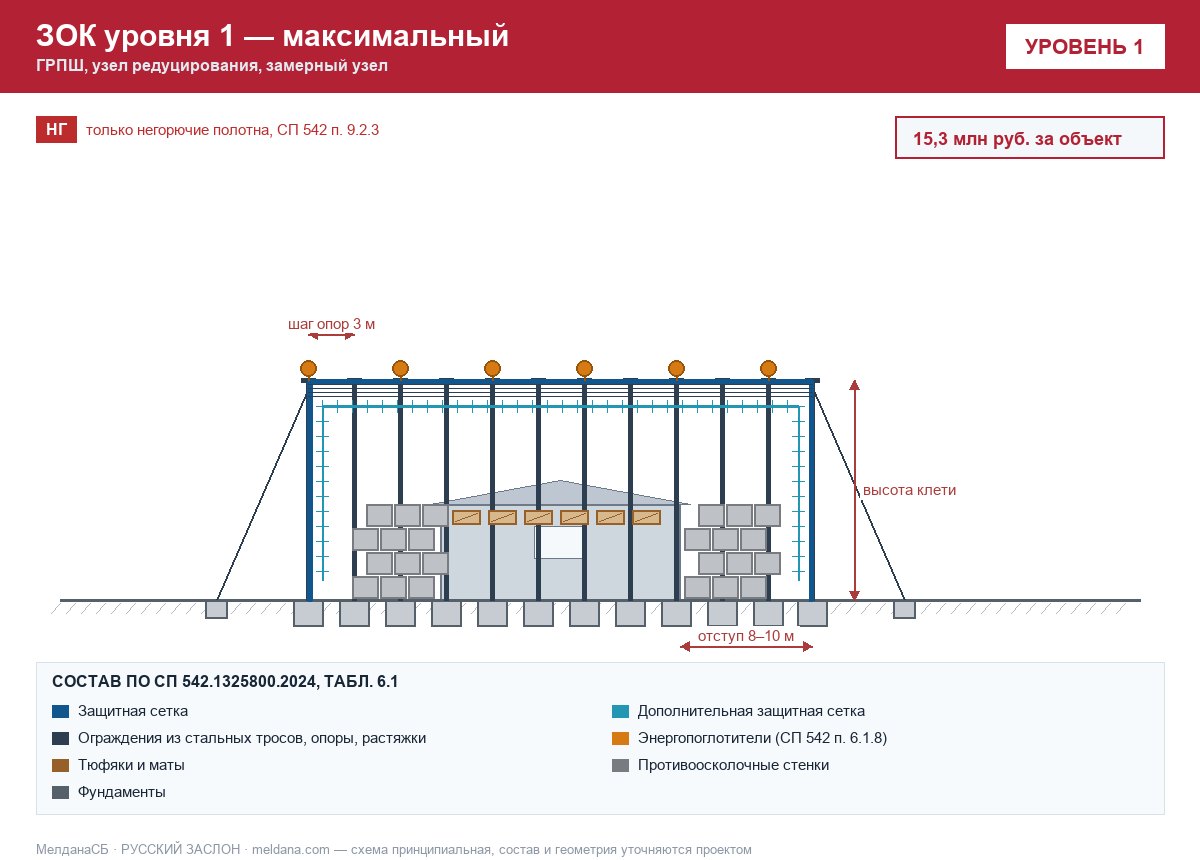

Состав конструкции

Состав принят по СП 542.1325800.2024, табл. 6.1 для 1-го уровня защиты:

защитные сетки
дополнительные защитные сетки
ограждения из стальных тросов
опоры и пространственные опорные конструкции
растяжки
тюфяки и маты
противоосколочные стенки

Характеристики

Параметр	Значение
Уровень защиты по СП 542	1 — максимальный (класс решения B+)
Перекрываемые типы БПЛА (табл. 6.2)	малый · лёгкий · средний · средний с осколочной БЧ
Расчётная энергия удара	свыше 200 кДж, заряд от 10 кг с готовыми поражающими элементами
Габариты объекта	10×6×4 м (60 м² в плане)
Несущая конструкция	только независимая опорная конструкция (СП 542 п. 6.3.1)
Защитное полотно	арамидная сеть 30×30 / высокопрочная 60×60×4,6 + дополнительная сетка
Ограждения из стальных тросов	⌀8–12 (магистральные — до ⌀16)
Шаг опор	3 м
Отступ конструкции от объекта	8–10 м (не менее прогиба сетки + 0,5 м и не менее радиуса по ВУВ, СП 542 п. 10.5)
Рабочий ход (прогиб + ход демпфера)	4–6 м
Максимальный прогиб полотна	до 3,44 м для среднего БПЛА (МЧС-2024, табл. Е.3)
Энергопоглощающие устройства	обязательны (тормоза и демпферы с характеристикой «сила-перемещение», СП 542 п. 6.1.8)
Противоосколочные элементы	противоосколочные стенки, тюфяки и маты
Молниезащита ЗОК	по ГОСТ Р 59789 (СП 542 п. 9.6)
Проницаемость ячейки	не менее 75 % при расчётной или экстремальной толщине стенки гололёда (СП 542 п. 9.2.2)
Исполнение полотна	только негорючее — взрывопожароопасный объект (СП 542 п. 9.2.3)
Проектирование (ПИР)	1 071 000 ₽
Строительно-монтажные работы и оборудование	14 229 000 ₽
Итого под ключ	15 300 000 ₽ за объект
Типовые решения ЗАСЛОН	ТР-01 · ТР-12 (экран) · ТР-10
Точность цены	ориентировочная
Срок реализации	90–150 дней
Гарантия	5 лет
Нормативная база	СП 542.1325800.2024 · СП 20.13330.2016 · СП 16.13330 · СП 63.13330 · СП 513.1325800 · СП 296.1325800 · ГОСТ Р 58118 · ГОСТ Р 51285 · ГОСТ 5336 · ГОСТ EN 12385-1 · ГОСТ 30441 · ГОСТ 30826 · ГОСТ Р 59789 · ГОСТ 31937 · Рекомендации МЧС России, 2024 · Рекомендации МО РФ и Минэнерго России, 2026 · Альбом типовых решений пассивной защиты Минэнерго России

Что входит в цену

обследование и обмеры конструкций по ГОСТ 31937
аудит уязвимости объекта от БПЛА
проект ЗОК по СП 542.1325800.2024 с разделом «Конструктивные решения»
поверочные расчёты и ППР на монтаж
оборудование и материалы ЗАСЛОН: сетки, тросы, такелаж, опоры, крепёж
монтаж, устройство фундаментов, молниезащита ЗОК
доставка и мобилизация бригады
сдача с исполнительной документацией

Что не входит

натурные испытания ЗОК динамической нагрузкой
государственная экспертиза проектной документации
активные средства обнаружения и РЭБ
усиление существующих конструкций объекта
вынос инженерных сетей
техническое обслуживание со второго года эксплуатации

Сдача и эксплуатация

При постановке на производство изготовитель испытывает ЗОК динамической нагрузкой (СП 542 п. 10.7.1). Приёмку проводит комиссия с выборочной проверкой не менее трёх элементов и передачей исполнительной документации (пп. 10.2–10.8). В эксплуатации ведётся журнал контроля состояния компонентов с ежемесячным осмотром (п. 11.3). Недопустимые дефекты сетки — разрыв окантовки, разрыв более 10 ячеек на 1 м², отрыв сетки от окантовки более 1 пог. м, следы нефтепродуктов; опор — трещины в сварных швах, видимая коррозия и деформации, отсутствие антикоррозионного покрытия (п. 11.6).

Обратите внимание: цена уровней 1 и 2 ориентировочная: в разобранных договорах объектов такого состава всего четыре из сорока трёх, база уровня опирается на узкую выборку. Уровни 3 и 4 подтверждены договорами; уровень защиты определяется составом защитного полотна по СП 542 табл. 6.1, а не формулировкой в техническом задании; расчёт ориентировочный, вилка −25 % … +40 % до обмеров; не является публичной офертой; экономический критерий по Рекомендациям МО-2026: защита оправдана, если её стоимость не превышаетоколо 4 % стоимости защищаемого объекта.

Точный расчёт по вашим габаритам — в онлайн-калькуляторе ЗОК: meldana.com/company/produktsiya/zok-zaslon/kalkulyator/
